Avec toutes les avancées progressives de la technologie d'affichage et les changements dans les normes de l'industrie, l'ultra haute définition (UHD), la large gamme de couleurs (WCG), la plage dynamique élevée (HDR) pour n'en nommer que quelques-uns, en font une période déroutante mais passionnante pour tous les passionnés et professionnels de l'audiovisuel. En ce qui concerne l'étalonnage vidéo, nous utilisons les mêmes normes depuis des décennies. Les normes héritées actuelles ne suffiront pas en ce qui concerne les nouveaux écrans UHD/HDR et/ou le contenu à venir.

Étant donné que les modèles de test UHD/HDR actuels sont limités, j'ai créé une suite complète de modèles de test UHD/HDR-10 qui non seulement adhèrent aux nouvelles normes de l'industrie, mais sont également conformes aux normes et spécifications UHDA (UHD Alliance), résolution UHD 3840x2160, Large gamme de couleurs, BT.2020, HDR10, 10 bits, spécification de couleur ST.2086 et fonction de transfert ST.2084. Ce projet suit la même idée derrière mon "disque d'étalonnage avancé", une solution réalisable pour étalonner et/ou mesurer votre nouvel écran UHD/HDR sans avoir à dépenser des milliers d'euros pour un nouveau générateur de mire UHD/HDR. J'ai créé tous les nouveaux modèles de test à partir de zéro, des triplés qui utilisent la fonction de transfert ST.2084, une conversion RVB vers YCbCr BT.2020 précise et un encodage H.265/HEVC avec les balises de métadonnées appropriées pour que votre écran compatible HDR-10 peut déchiffrer correctement ces nouveaux modèles de test. Ce projet a également été conçu autour d'une mise en page familière, "Modèles de configuration de base", "Modèles de configuration avancée" et "Modèles divers" qui incluent des suites de fenêtres complètes à 5 % et 10 %. J'ai également inclus des workflows pour les logiciels d'étalonnage Calman, ChromaPure et HCFR. Ces modèles encodés HEVC sont disponibles à la fois dans les conteneurs .ts (MPEG Transport Stream)/.mp4 et sur un disque UltraHD Bluray entièrement créé.

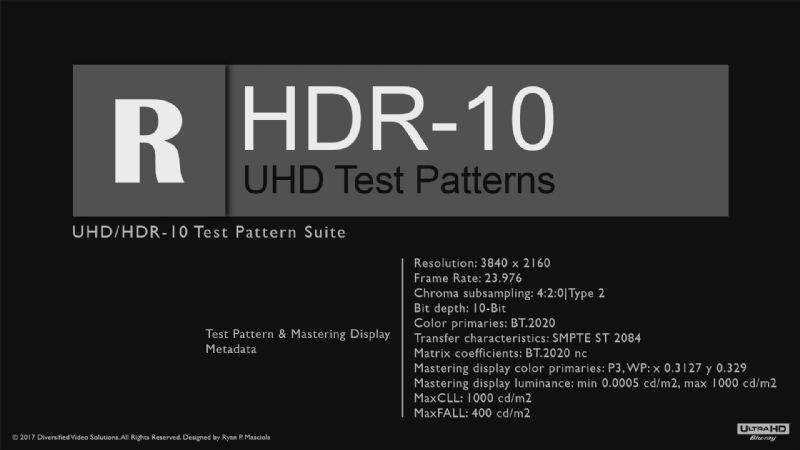

Spécifications techniques

Contenu de la suite de motifs : plus de 1 300 motifs de test UHD |

HDR-10 Motifs de configuration de

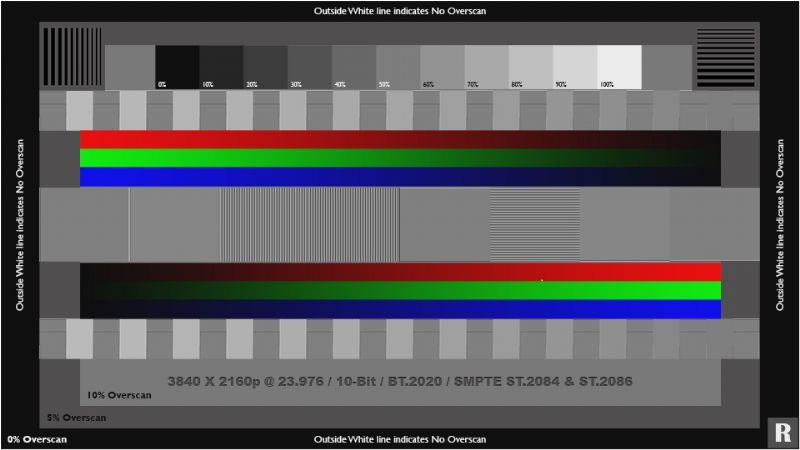

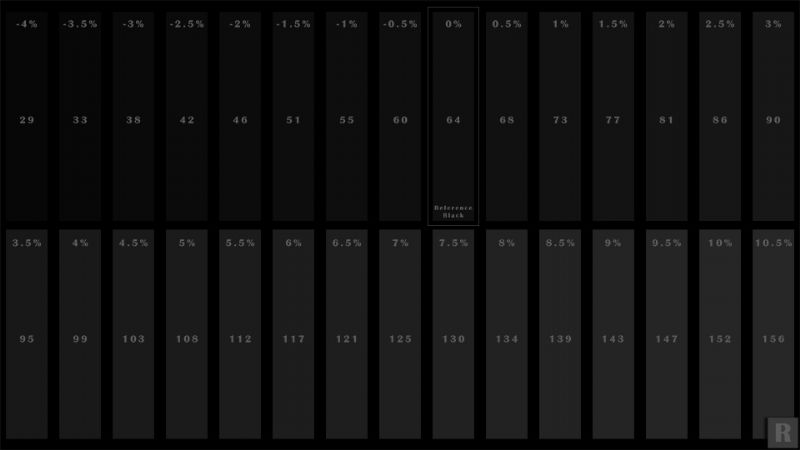

base ) Écrêtage des blancs (1, 2 et 3) Barres de couleur (100 % BT.2020 et 50 % BT.2020) Écrêtage des couleurs (mélange d'écrêtage HDR, écrêtage des couleurs HDR faible et écrêtage des couleurs HDR élevé) Netteté et surbalayage Configurations avancées Motifs de fenêtre à 5 % Niveaux de gris à 11 niveaux Niveaux de gris à 21 niveaux Gamma à 10 niveaux Gamma à 20 niveaux Amplitude à 100 %/Saturation à 100 % Couleur Amplitude à 75 %/Saturation à 100 % Couleur Amplitude à 50 %/Saturation à 100 % Couleur





















50 % d'amplitude/50 % de couleur de saturation
50 % d'amplitude de balayage de saturation des couleurs
40 points de contrôle des couleurs Presque blanc Contraste
proche du noir
10 % Motifs de fenêtre Niveaux de gris à 11 niveaux Niveaux de gris à 21 niveaux Gamma à 10 niveaux Gamma à 20 niveaux Amplitude à 100 %/Couleur de saturation à 100 % Amplitude à 75 % /100 % Saturation Couleur 50 % Amplitude/100 % Saturation Couleur 50 % Amplitude/50 % Saturation Couleur 50 % Amplitude Couleur Saturation Balayage 40 Points Color Checker Près du blanc Près du noir Contraste Divers Configurations Taux de contraste (2 %, 5 %, 10 % , 15 %, 20 %, 25 %, 30 %, 35 % et 40 %)






















Contraste ANSI ((Positionnement du compteur ANSI (5x4|8x8) et Contraste ANSI (5x4|8x8))
Contraste dynamique

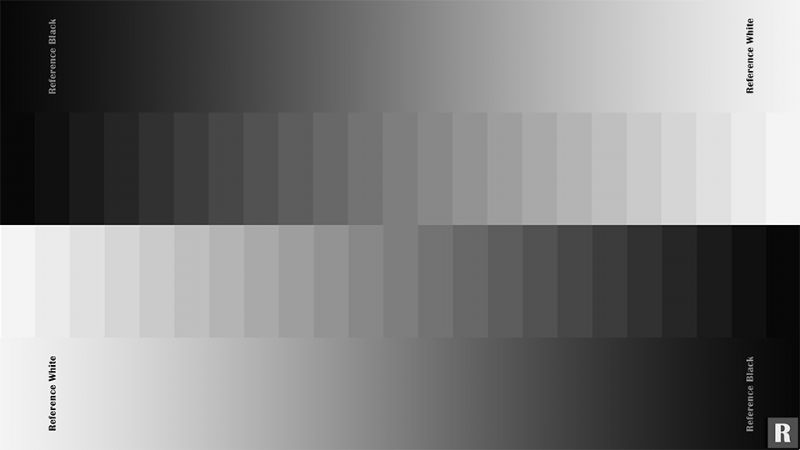

Rampes de niveaux de gris (Pas de niveaux de gris, Rampe de niveaux de gris et Mélange de rampes de niveaux de gris)
Rampes de couleurs (Pas de couleurs et Rampes de couleurs) Couleur
Décodage
Couleur Balayages en niveaux de gris primaires
clignotants (2 % de motifs de fenêtre, 5 % de motifs de fenêtre, 10 % de motifs de fenêtre, 15 % de motifs de fenêtre, 20 % de motifs de fenêtre, 25 % de motifs de fenêtre, 30 % de motifs de fenêtre, 35 % de motifs de fenêtre et 40 % de motifs de
fenêtre )
Différents niveaux de nit (10 % de motifs de fenêtre à 1 000 nit, 10 % de motifs de fenêtre à 4 000 nit et 10 % de motifs de fenêtre à 10 000 nit
) Modèle vertical 3
Pixel, Motif horizontal de résolution 1 pixel, Motif horizontal de résolution 2 pixels et Motif horizontal de résolution 3 pixels)
P3 dans les motifs BT2020
ColorChecker Sweeps
Test Footage (Paysage, Nature, Ton chair, City Sunset 1.85:1, Oceanside 2.40:1, & PANTONE Couleur de la peau)
Valeur du code LG OLED Nuances de gris Balayages
HDR Motifs de test d'écrêtage Motifs de
plaque de zone numérique Motif
de grille

CalMAN 5.7.0 Flux de travail HDR-10

Module d'affichage de pré-calibrage Module de
balance des blancs
Module de niveaux de gris
Module de réglage CMS Module
ColorChecker Module de
balayage de saturation Module
d'affichage post-calibrage

ChromaPure 3.1 .2 Module de flux de travail HDR-10

Niveaux de gris
Module Gamma
Module de balayage CMS de base Module
de balayage de saturation CMS avancé Module
ColorChecker

Color HCFR 3.4.2

Module de niveaux de gris de flux de travail HDR-10 Module
de balayage CMS de base Module
de balayage de saturation CMS avancé Module
ColorChecker
