Calibrage des projecteurs JVC par table 1D LUT

Les projecteurs JVC disposent d’une fonction rarement exploitée correctement : l’importation de tables gamma personnalisées.

Cette fonctionnalité permet l’injection directe d’une 1D LUT de 256 points dans la chaîne de traitement vidéo du projecteur.

Utilisée avec un logiciel de caractérisation comme ColourSpace, elle permet d’obtenir une linéarisation extrêmement précise de la réponse du diffuseur.

Cette méthode se rapproche des workflows utilisés dans les environnements de post-production et d’étalonnage cinéma.

Principe de la correction par 1D LUT

Une 1D LUT (Look-Up Table) agit sur la relation entre :

• le signal numérique entrant

• la luminance réellement produite par le diffuseur

Sur les projecteurs JVC, cette table comporte 256 points par canal, permettant d’appliquer une correction continue sur l’ensemble de la dynamique.

La LUT agit simultanément sur :

• l’échelle de gris

• la linéarité du gamma

• l’équilibre des canaux RVB

Contrairement aux réglages traditionnels (gain, offset ou réglages multipoints), la correction est calculée mathématiquement à partir de la caractérisation complète du diffuseur.

Limites des réglages internes

Les réglages internes des projecteurs reposent généralement sur :

• corrections 2 points

• corrections multipoints

• CMS (Color Management System)

Ces réglages présentent plusieurs limites :

• interactions entre paramètres

• corrections locales instables

• impossibilité de corriger précisément la courbe de transfert

En pratique, ils permettent d’améliorer l’image mais ne garantissent pas une linéarité parfaite du diffuseur.

La 1D LUT agit au contraire comme une fonction de transfert calculée, corrigeant directement la réponse du système.

Calcul de la 1D LUT

ColourSpace génère une LUT à partir des mesures réelles du projecteur.

Cette LUT corrige :

• la non-linéarité du gamma

• les dérives de l’échelle de gris

• les écarts entre les canaux RGB

Le fichier est ensuite exporté au format VCGT compatible JVC.

Injection dans le projecteur

La table est transférée vers le projecteur via la connexion réseau.

Une fois activée, elle remplace la courbe gamma interne du projecteur.

Le diffuseur devient alors linéarisé sur toute la dynamique du signal.

Résultat obtenu

Exemple typique mesuré sur un projecteur JVC :

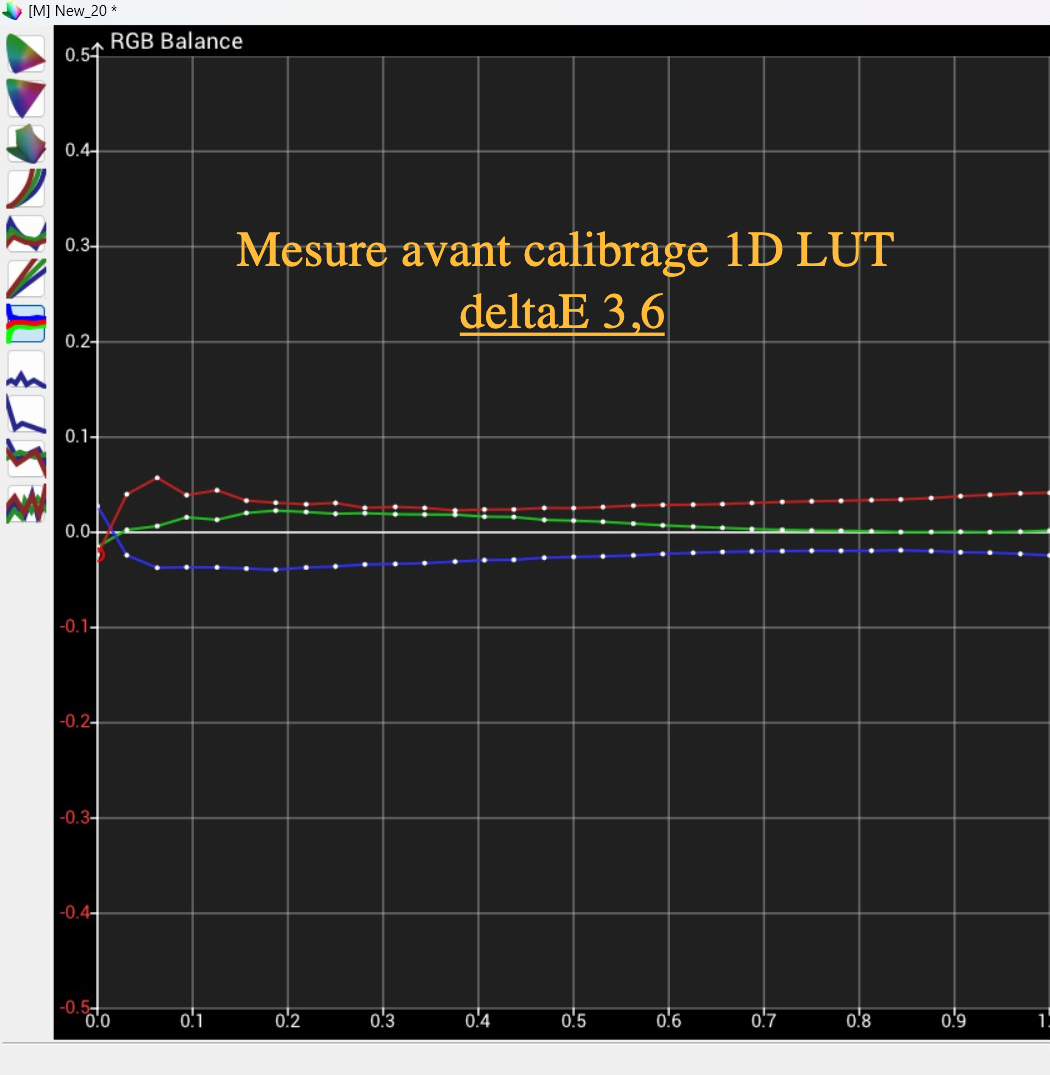

Avant calibrage :

• gamma irrégulier

• dérive RGB visible

• deltaE moyen ≈ 3,6

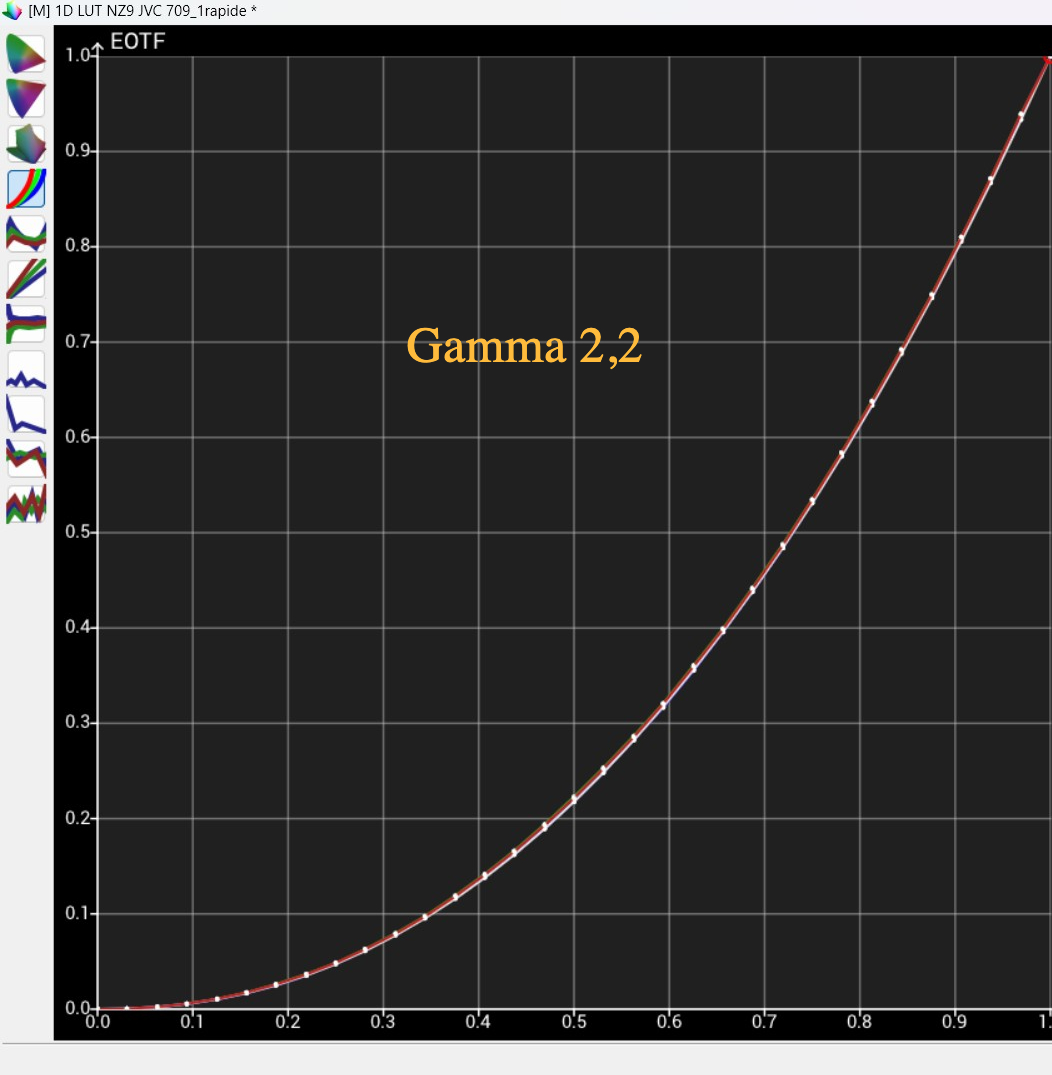

Après calibrage par 1D LUT :

• gamma parfaitement suivi

• équilibre RGB stabilisé

• deltaE inférieur à 1

La réponse du diffuseur devient alors compatible avec les tolérances utilisées en post-production vidéo.

Rôle de la 1D LUT dans une chaîne vidéo avancée

La 1D LUT constitue une étape de linéarisation du diffuseur.

Elle permet ensuite d’utiliser dans des conditions optimales :

• un processeur vidéo externe

• une 3D LUT de caractérisation colorimétrique

Dans ce contexte, la 1D LUT agit comme un shaper LUT, garantissant que la réponse du projecteur est parfaitement linéaire avant toute transformation colorimétrique.

Conclusion

La possibilité d’importer une 1D LUT de 256 points constitue l’un des atouts techniques majeurs des projecteurs JVC.

Associée à un workflow de calibrage rigoureux et une instrumentation spectrale de référence, cette fonction permet d’obtenir une précision de reproduction proche des standards professionnels.
